• 在做一維條碼的雕刻時，可於屬性表中做以下的設定：

使用一維條碼功能，會出現一維條碼的對話盒，在此輸入條碼內容後按確定，在工作範圍上要設置條碼的位置，按滑鼠左鍵，會得到一維條碼物件。

使用方法：

1.          在程式中，按功能列表的 [繪圖]，然後按一下 [一維條碼]。

2.          點選 [繪圖工具列] 上的  按鈕。

屬性表說明

條碼種類：可選擇Code 39、Code 128、Code 93、Code Bar、ITF、MSI Code、Us PosNet、UPC-A、UPC-E、EAN 8、EAN 13、UCC 128、EAN 128、FIM。

條碼內容：將條碼的內容在此輸入。

寬窄比：條碼的寬度可依此值調整。

顯示文字：勾選此功能，則在條碼下會顯示條碼的內容。

反相：當雷射光在工件上為白底時，則需使用反相功能。例如：雕刻在黑色工作上時，條碼機不易讀取，使用反相則使條碼明顯顯示。

自動文字：勾選此功能，則條碼的內容會依自動文字的設定而變動。

檢查碼：系統會依輸入的條碼內容產生一檢查碼。

A:        設定雷射光點與邊界的距離，如下圖所示。

B:        雷射光點之間的距離。例如：若條碼一區塊寬2mm，但雷射刻出會超出2mm，則可設定此參數，使其能刻出等大小的條碼。

鏡頭校正有以下四種狀況，依調整的次序說明。首先，畫一個正矩形，並且雕刻，檢查雕刻結果是否為矩形，若不是，請依下列次序調整。

1.      將矩形調為正矩形。

校正：依雕刻出來的矩形(可能為桶形、梯形或平形四邊形)，來做調整。

桶形校正

圖面輸入一正方形，雕刻後之形狀如下：

X 輸入正值修正		X 輸入負值修正
Y 輸入正值修正		Y 輸入負值修正

梯形校正

圖面輸入一正方形，雕刻後之形狀如下：

平行四邊形校正

圖面輸入一正方形，雕刻後之形狀如下：

2.      將矩形調為與實際大小相符。

放縮比例：若矩形與實際大小不符，即可調整放縮比例。

3.      將矩形調至所需的位置。

原點偏移：若圖形座落的位置與實際需要的位置有落差，即可做此調整。

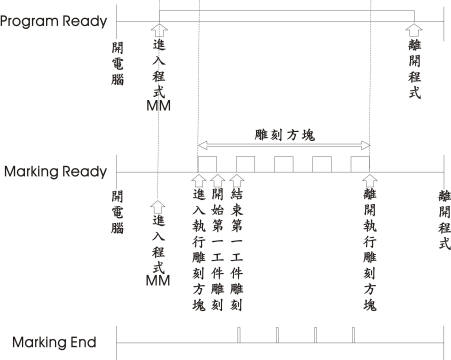

Program Ready訊號，在進入程式後就會為高電位訊號，直到離開程式。Marking Ready訊號，則在進入雕刻對話盒後，會為高電位訊號。當按下雕刻或離開雕刻對話盒時，則會成為低電位訊號。Marking End訊號，即在雕刻完後，會送出此訊號告知已雕刻完畢。

RS-232通訊埠在MarkingMate內有三種用途：
1.通訊埠自動文字：透過RS-232通訊埠傳送要打標的文字內容給MarkingMate打標。
2.遠端控制：透過RS-232通訊埠傳送操作指令給MarkingMate，進行開檔、產生圖形、打標...等動作。
3.雷射控制：某些雷射能讓MarkingMate的控制器驅動程式透過RS-232通訊埠控制雷射能量輸出百分比、光波頻率...等參數。

一個RS-232通訊埠同時只可以用作一種用途。舉例來說，若是一個通訊埠指定給通訊埠自動文字使用，就不可以指定給遠端控制或是雷射控制使用，否則會出現通訊埠開啟失敗的錯誤訊息。

1. 通訊埠自動文字：詳細說明請參考手冊 "實用篇" 第10章第五節：自動文字-通訊埠傳輸。

2. 遠端控制：詳細說明請參考手冊 "實用篇" 第13章：遠端控制。

3. 雷射控制：詳細說明請參考各控制卡的手冊 "RS-232的使用" 一章說明。
